一、功能說明

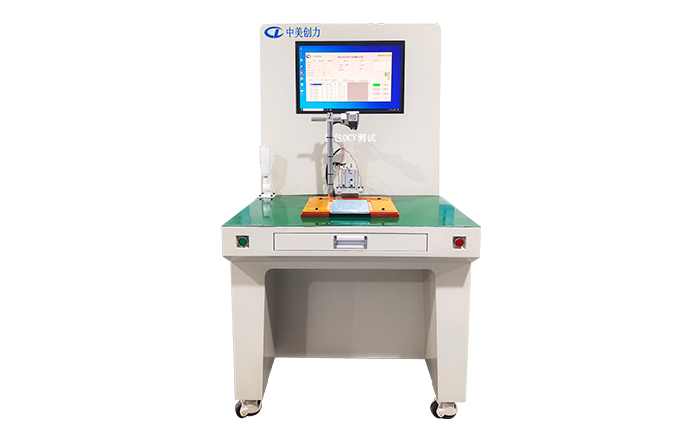

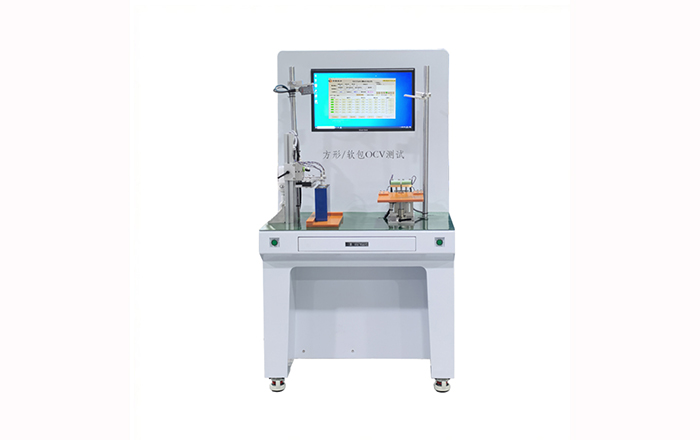

軟包、方形、圓柱電芯通用OCV測試分選設備是一款用于對軟包電芯進行內阻、電壓測試，并掃碼查詢客戶出廠提供的電壓、內阻等數據進行對比及K值判定是否合格的設備。該設備自帶高速掃碼槍，高精密內阻、電壓自動測試系統。且設備結構設計簡潔大方，性能穩定。

二、工藝流程

通過人機界面的軟件導入電芯出廠原始電壓、內阻等數據→軟件上設定電池內阻、電壓、K 值范圍等參數→人工將軟包電芯放到治具上→按下綠色按鈕啟動→掃描槍讀取條碼信息數據搜索原始電壓、內阻等數據→同時測試氣缸測試內阻和電壓（測試儀上傳數據到軟件）→數據比對判定是否合格并輸出提示信息；設備配置聲光提示，故障報警等。操作參數可根據客戶的實際要求設定。

三、設備技術參數

產品名稱:手動OCV分選機
工作電壓:AC220V±5% 50HZ,功率≤600W
外形尺寸:850長x800寬x1550高(mm)
工作氣源:0.4~0.6Mpa
操作配置:顯示屏+工控機
設備重量:100KG
測試效率:1秒/PCS
框架材料:優質厚冷軋板制作
軟包電芯規格:軟包、方形、圓柱電芯
K值測試:可對樣品按小時和天的測試K值
開路電壓:精度±0.05%rdg.±2dgt顯示精度:0.0001V
交流內阻:精度±0.5%rdg,±2dgt,顯示精度0.01mO
